en benoemd
objecten
geplaatst
uit de m²-labels
per tekening

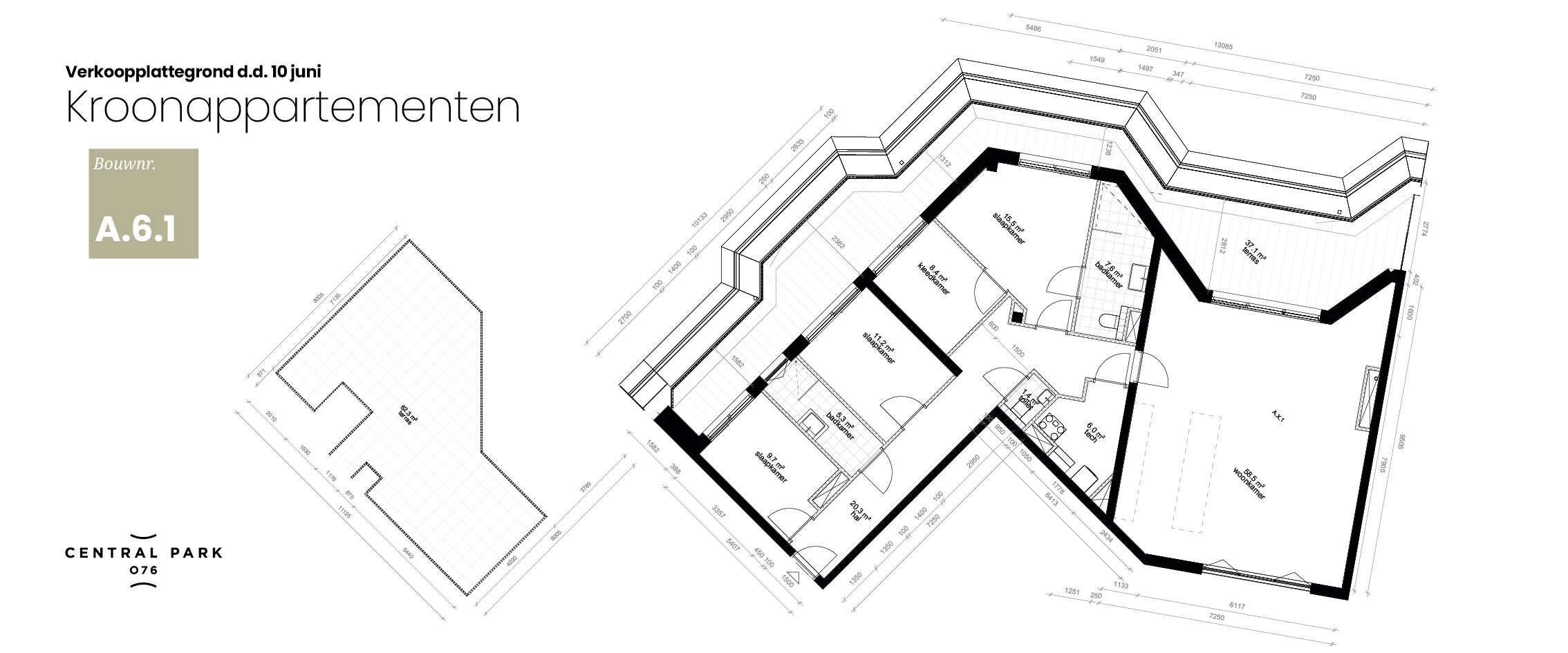

0De bron
De verkooptekening zoals de makelaar hem aanlevert — schuin geplaatst, met maatvoering, arcering en teksten door elkaar.

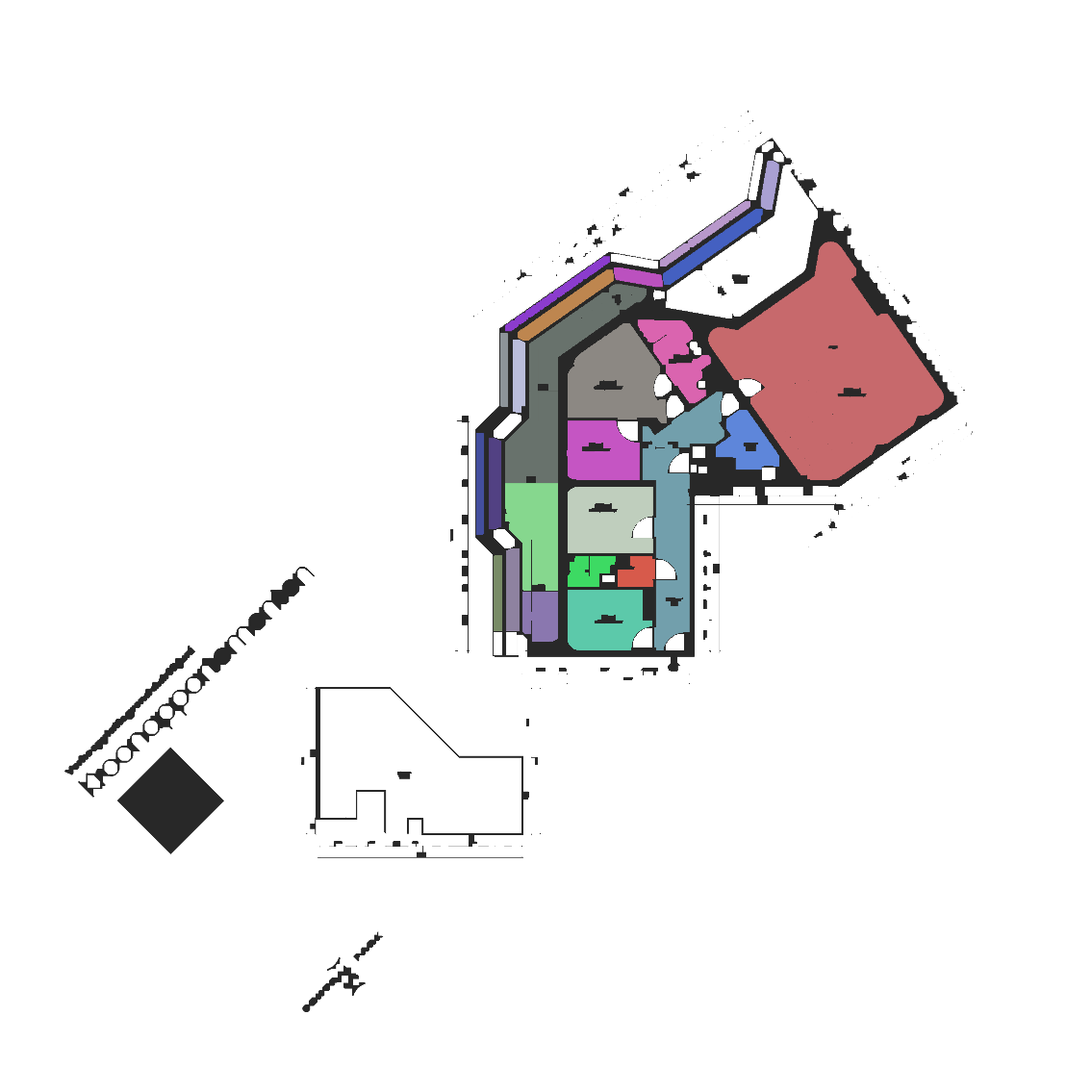

1Kamers herkennen
De tekening wordt automatisch rechtgezet. Daarna zoekt Ruimtekijker niet de muren maar de kámers: elke ruimte die door lijnen wordt omsloten. Deurbogen sluiten netjes af — elke kamer krijgt zijn eigen kleur.

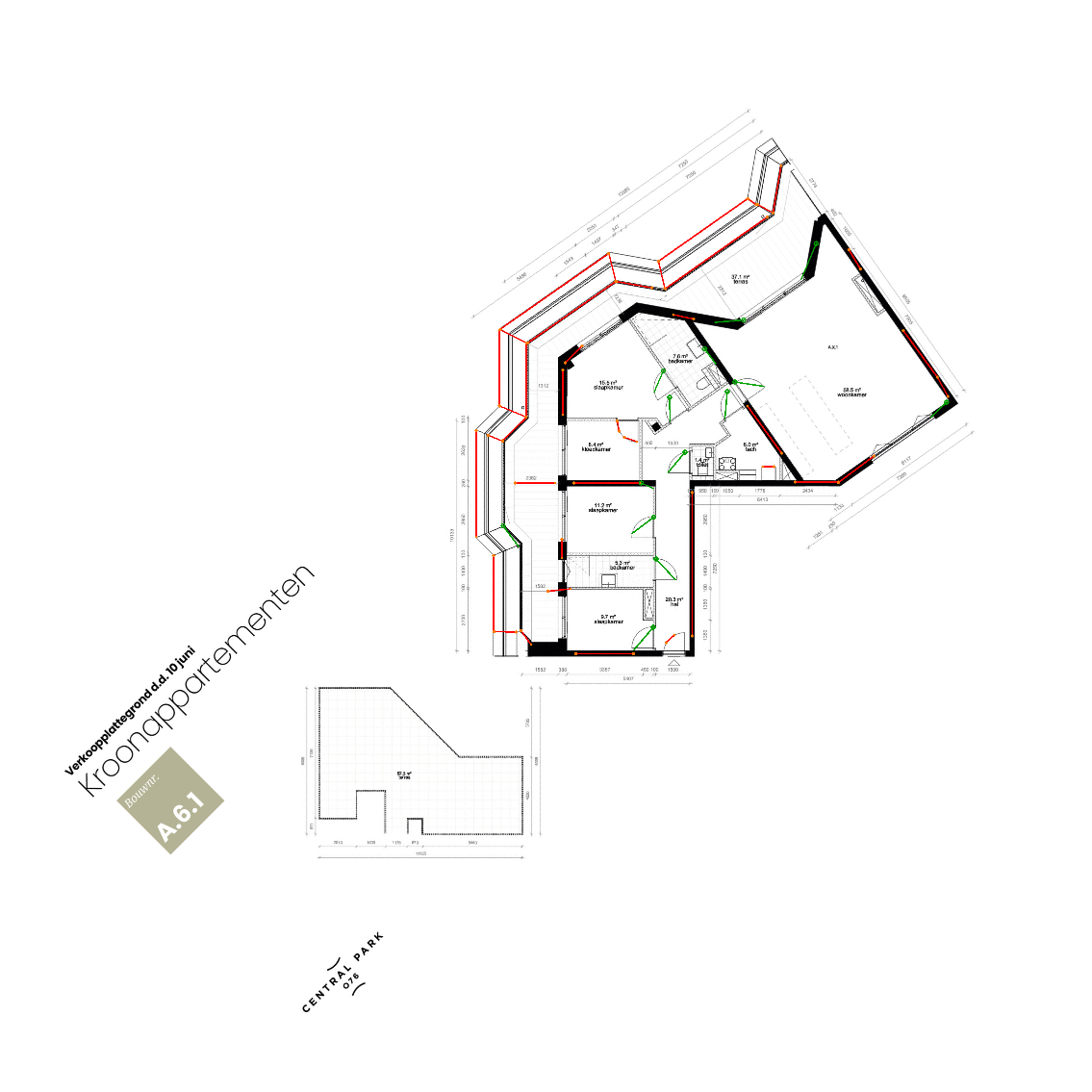

2Muren als losse objecten
De lijnen tussen twee ruimtes zijn per definitie muren — dik of dun. Elke rode lijn is een apart object dat de gebruiker straks kan verplaatsen, net als een meubel.

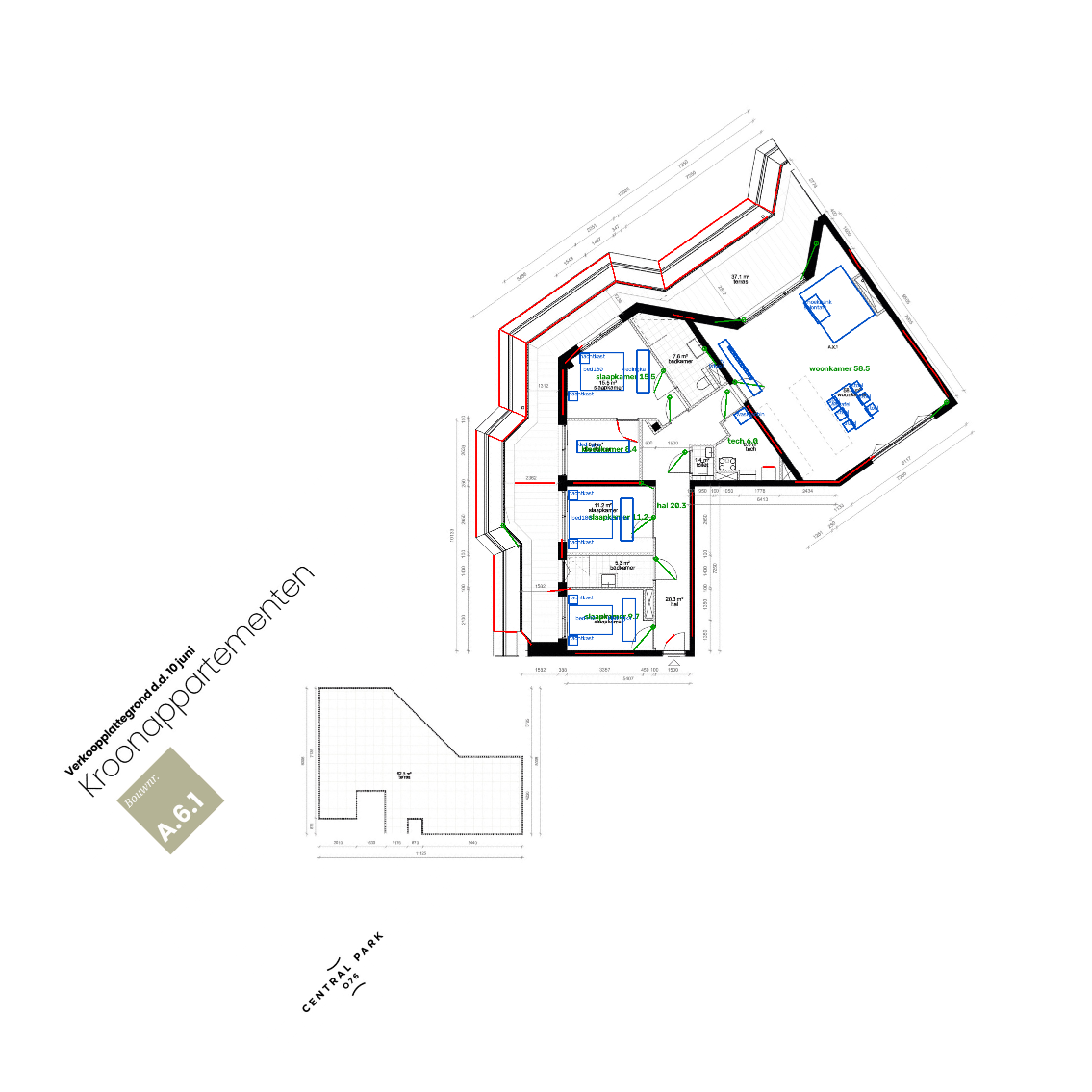

3Labels, schaal en meubels
Tekstherkenning leest per kamer het label ("15.5 m² slaapkamer"). Uit oppervlakte in pixels en oppervlakte in m² volgt de schaal vanzelf. Daarna richt een regelset elke kamer in: bed tegen de langste muur, sanitair langs de wanden, zithoek en eethoek in de woonkamer.
| Kamer | m² | Kamer | m² | Kamer | m² |
|---|---|---|---|---|---|
| woonkamer | 58,5 | slaapkamer | 15,5 | slaapkamer | 11,2 |
| slaapkamer | 9,7 | hal | 20,3 | kleedkamer | 8,4 |
| badkamer | 7,6 | badkamer | 5,3 | tech | 6,0 |
→Waar dit heen gaat
Dezelfde uitvoer laadt straks rechtstreeks in de interactieve 2D/3D-omgeving: kopers lopen door hun appartement, schuiven met meubels én met wanden, en zien alles op ware grootte — nog voor de bouw begint. Voor een heel project betekent dit: alle verkooptekeningen in één keer omzetten, zonder handwerk per woning.
